FB-SA 400/P4
Taktzeit: ca. 45 - 50 Sekunden prof Flügel mit einem Außenmaß von ca. 1000 mm x 1000 mm

Flügelbeschlag-Schraubautomat FB-SA 400/P4 (PDF)

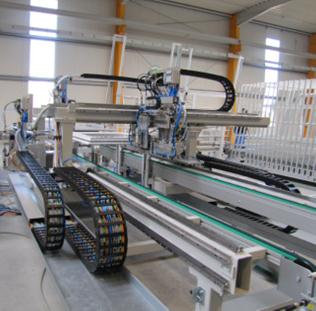

Vier Schrauber sind gleichzeitig im Einsatz. Die Positionierung der Schraubaggregate erfolgt über Servo-Achsen, die ein Höchstmaß an Präzision gewährleisten.

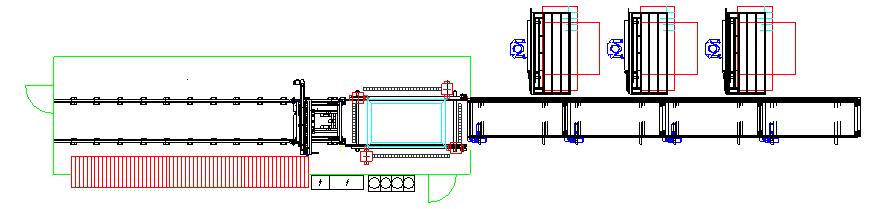

Layout-Beispiel mit 3 Voranschlagplätzen, automatischem Flügeltransport und Pufferregal

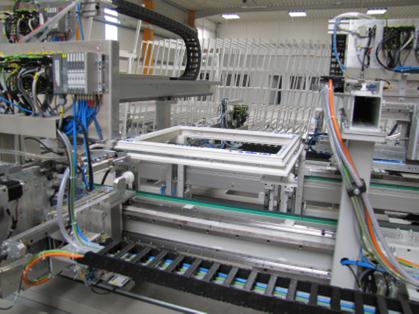

Transportriemen fördern den Flügel automatisch in den
FB-SA 400 /P4 ein.
Die Zentrierung erfolgt von innen. Eventuelle Maßtoleranzen werden somit optimal ausgeglichen.

Die DK-Schere / Axerarm wird nach der Verschraubung automatisch geschlossen.

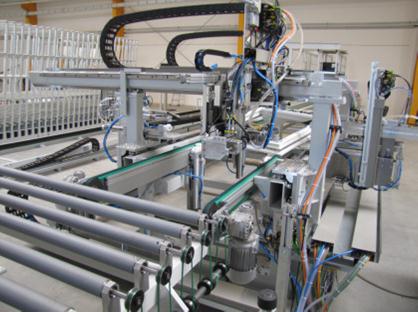

Der fertig verschraubte Flügel wird automatisch austransportiert.

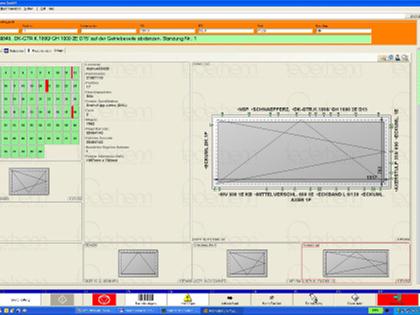

Graphische Darstellung des aktuellen Flügels mit Teileverfolgung in Echtzeit.


Besonder Merkmale:

  • kompakte Bauweise
  • solide Konstruktion
  • bauteilbezogene Schraubiefen-Einstellung
  • Abfrage des Drehmoment-Verlaufs für die Schraubfestigkeit (in Vorbereitung)
  • Fortlaufende Dokumentation jeder einzelnen Verschraubung
  • Zentierung der Flügel von innen
  • einfache Programmierung durch die Übernahme der Beschlagdaten vom Beschlag-Hersteller
  • graphische Darstellung des aktuellen Flügels in Echtzeit
  • Nachverfolgung jedes einzelnen Flügels bis ins Pufferregal
  • intelligente Fachbelegung im Pufferregal
